一、系統概述

  涵閘遠程監控系統方案主要對閘站群的聯合運行進行有效監視和控制，保證閘門更加安全、可靠的運行。適用于機組工作閘門、泄洪閘門、沖沙洞閘門，以及水利、航運、供排水系統的節制閘、船閘等各種閘門的自動化控制與遠方調度。閘門現地監控站按照"無人值班、少人值守"的目標進行設計。水閘監控采取常規就地監控與遠程監控相結合的模式。以遠程監控為主，現地監控站監控系統綜合利用成熟的工業控制技術、傳感器技術、數據傳輸技術以及計算機技術，建立先進的控制系統，提高工程的安全性、可靠性，充分發揮工程效益，促進工程管理的科學化、現代化。有效地提高了用戶的工作效率，減小了工作量，人員成本降低，完全實現了涵閘的遠程監控，整個系統實現了自動控制、遠程監視的目的。

二、系統組成

該系統包括高低壓配電柜、保護裝置、現場控制柜、自動化控制系統、視頻圖像監控系統、儀表系統安裝以及全廠電氣安裝等

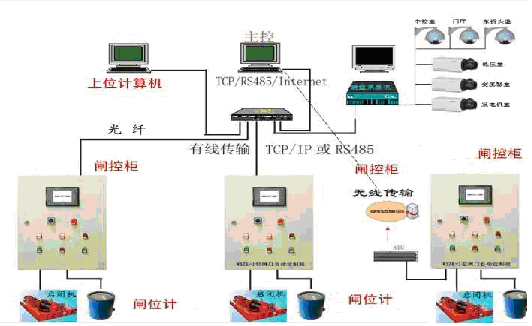

系統拓撲圖如下：

三、系統特點

● 分布式網絡結構，系統配置靈活，易于擴充和升級；

● 豐富多彩的圖形界面，簡單易學，使用方便；

● 系統配有完善的應用功能軟件，具有豐富的組態工具；

● 軟件模塊化設計，測試和調整程序簡化；

● 采用靈活多變的網絡結構設計，支持工業以太網、各種現場總線；

● 采用工業以太網作為通訊網絡，把分散測量和控制的信息快速有效地聯網，形成一個完整的通訊網絡，配置計算機監控系統，簡化了網絡系統設計，提高了可靠性。

● 系統實時性好，抗干擾能力強，抗靜電干擾、電磁干擾及射頻干擾，可防塵、防潮；

● 人機接口功能強，操作方便；

● 采用符合國際標準的通訊協議：RS232/485、MODBUS、ProfiBus、PPI等；

● 視頻圖像監控系統也可納入水閘自動化監控系統中。

四、系統功能

     ● 自動監測被控閘門開度及工況

     ● 自動監測閘門上下游水位

     ● 根據操作規程自動控制閘門啟閉

     ● 自動/手動控制兼容

     ● 具有梯形連鎖功能

     ● 可定開度自動控制或定流量自動控制

     ● 計算各閘門過流量、合計流量及各泄水建筑累計過水總量

     ● 具有操作過程記錄功能

     ● 具有操作過程查詢、檢索功能技術指標

     ● 傳感器：機械式閘位計，光電式閘位計

     ● 傳動方式：齒輪傳動，鋼絲繩傳動

     ● 監控網絡結構：分層、分布式

     ● 信號傳輸方式： 有線（光纜、電纜）/無線（GPRS）

     ● 分辨力：±1cm

     ● 精度：≤±2cm（10m變幅內）

     ● 波特率：2400bps～9600bps

     ● 上位機工作平臺：WindowsXP或Windows7操作系統

五、系統通訊

        該系統有兩種通訊方式，當現場條件允許，方便鋪設光纖或網線時采用有線通訊方式進行通訊;當閘站距離監控中心較遠，不具備鋪設通訊電纜的條件時采用GPRS無線方式進行通訊。

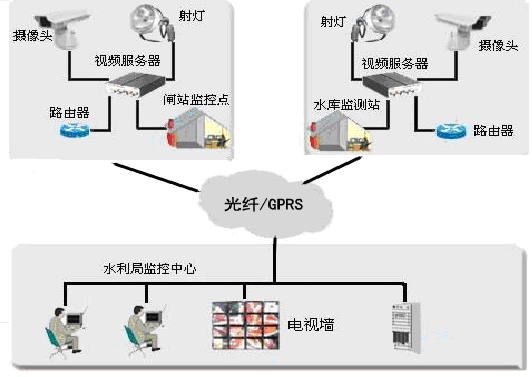

    通訊示意圖如下所示：

六、應用領域

        該系統適用于新建、擴建或改建的大、中、小型灌溉、排水及工業、城鎮供水水閘的自動化遠程監控。

七、現場安裝圖片
